Custom TWN4 USB 2.0 Cable Assembly 20cm 28AWG Shielded 8 Position Connector Ссылка на электронную почту

Сборка кабеля TWN4 USB 2.0

Кабельная сборка TWN4 USB 2.0 представляет собой специальную 20 см кабельную сборку сUSB

Мальчики типа А и 8-позиционный разъединитель.и

защищенная конструкция с проволокой UL2725.

Указанная длина кабеля составляет 200 ± 10 мм, при этом конструкция кабеля предназначена для:в соответствии

к установленным требованиям к подключению USB 2.0.

Спецификации сборки кабеля TWN4 USB 2.0

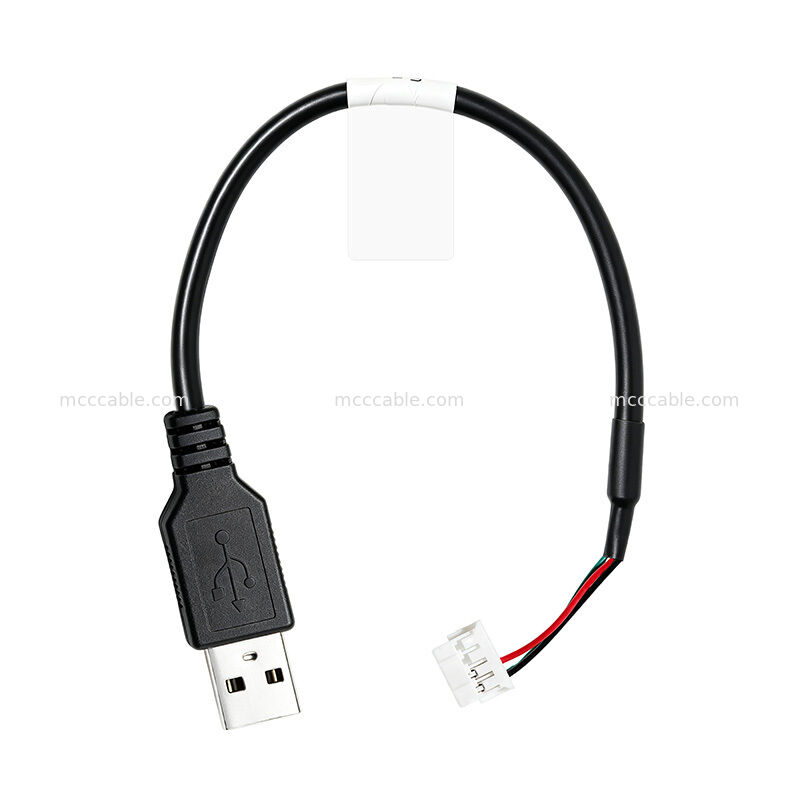

TWN4 20 см USB-кабель сборка

Комплект кабеля USB TWN4 имеет указанную общую длину 200 ± 10 мм,соответствующий

примерно 20 см.

На чертеже также указаны сечение кабеля 100 ± 10 мм и 30 ± 5 мм.Размер около

область соединителя.

Кабельный разъем TWN4 USB 2.0

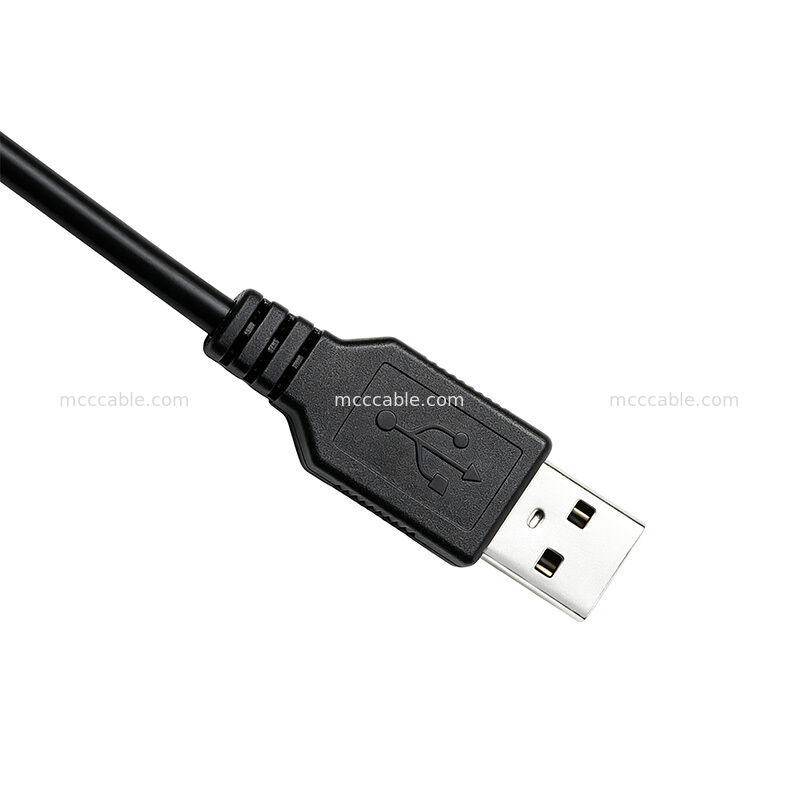

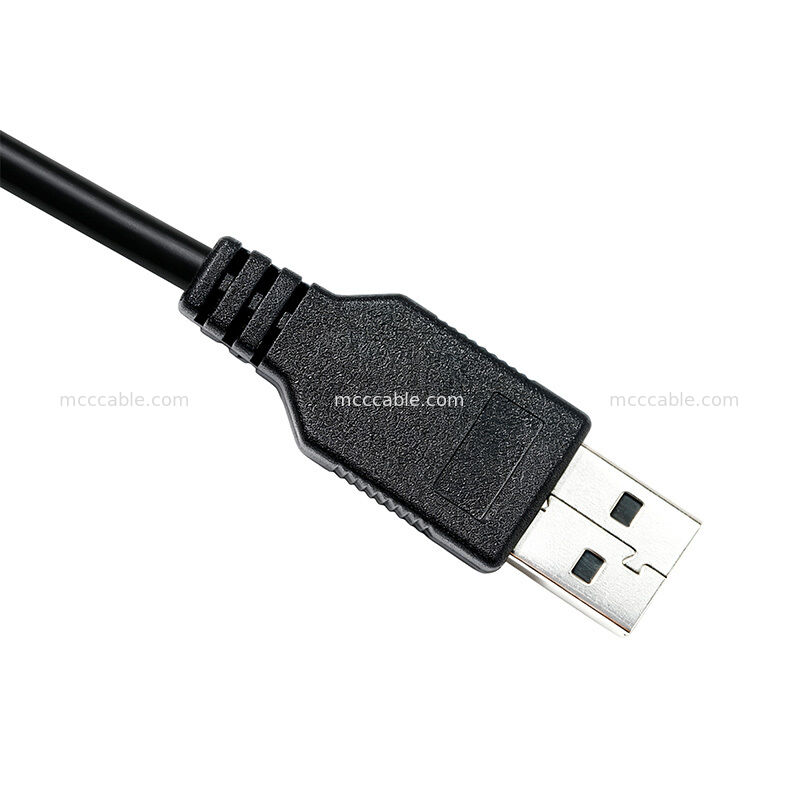

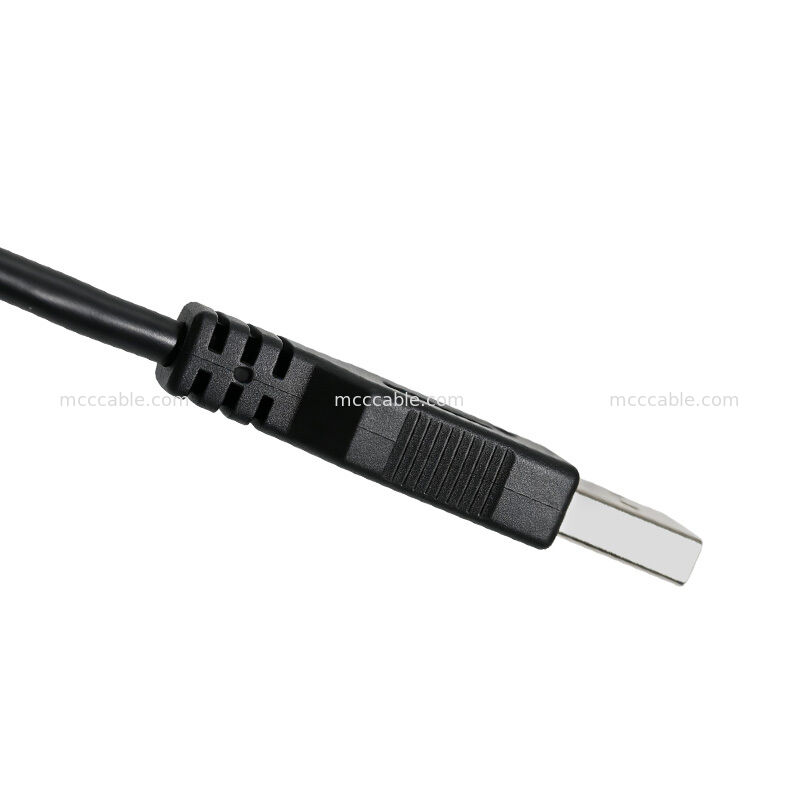

На USB-стране кабельной сборки используется USB-соединитель мужского типа A.На противоположной стороне

использует 8-позиционный разъем с конфигурацией 2 × 4 позиций.

Спецификация соединителя указывает на 2,0 мм замыкания и идентифицируетКонфигурация соединителя

как DF11-8DS-2C.

TWN4 28AWG Защищенная структура кабеля

Структура кабеля определяется как:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

На рисунке также указано, что кабель скручен и показывает структуру щита + отвода.

Внешняя формованная секция определена как черный ПВХ.

Эта структура кабеля сочетает в себе указанные проводники USB и экранирование

компоненты кабельного комплекта.

Специализированная сборка кабеля TWN4 USB

Сборка кабеля TWN4 USB изготавливается с указанным разъемомконфигурация,

структура кабеля, формовка и общая длина.

Сборка включает в себя черную термоусадочную трубку с диаметром 4,0 мм испецифицированный белый

этикет размером 70 × 16 мм.

Испытание и соответствие кабеля USB TWN4

Сборка кабелей соответствует требованиям RoHS.

На чертеже также определены следующие требования к электрическим испытаниям:

• Открытый/короткий тест: 100%
• Высокий ток: 200 В / 0,1 с
• Сопротивление изоляции: DC 200 V, IR ≥ 20 MΩ
• Контактное сопротивление: 5 Ω максимум

Приложения для сборки кабелей TWN4 USB

Кабельная сборка TWN4 USB 2.0 может использоваться для приложений, требующих

компактное соединение USB с мужским интерфейсом USB типа A и 8-позиционным

Проводный разъем.

Типичные ключевые слова для приложений включают:

• Комплекс кабеля USB 2.0
• Специальный USB-кабель
• Сборка кабеля USB типа A
• Сборка кабелей на 8 позиций
• Защищенный USB-кабель
• Сборка кабеля TWN4
• Комплекс электронных кабелей на заказ
