Кабельная сборка TWN4 USB 2.0 на заказ 1 м 28AWG защищенная высокоскоростная проводка

Сборка кабеля TWN4 USB 2.0

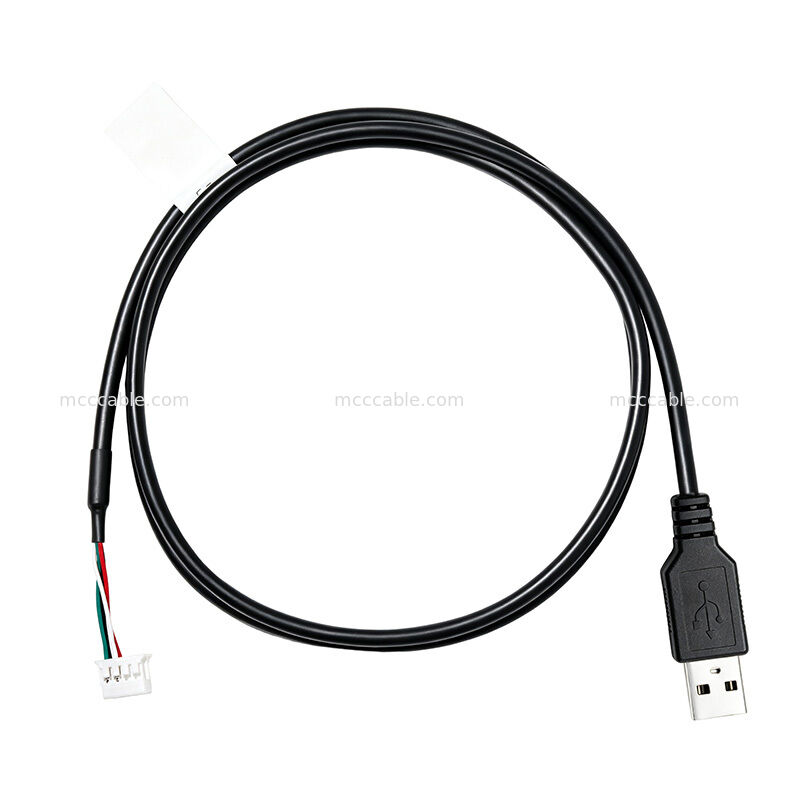

The TWN4 USB 2.0 Cable Assembly is a 1-meter custom cable assembly with a USB

Мужчина типа "А".Коннектор на одном конце и 8-позиционный проволочный разъем на другом конце.

The cable uses a twisted and shielded construction with UL2725 wire and is designed Кабель использует скрученную и защищенную конструкцию с UL2725 проводом и разработан

СогласноУказанные требования к подключению USB 2.0 и подключению.

Спецификации сборки кабеля TWN4 USB 2.0

TWN4 1m USB кабельная сборка

The TWN4 cable assembly has a specified overall cable length of 1000 ± 10 mm. The drawing

также показывает 100 ± 10 mm dimension for the specified cable section и 30 ± 5 mm dimension

В конце соединителя.

Кабель использует скрученную конструкцию и включает защиту и дренажный провод в соответствии с

Указанная структура кабеля.

Кабельный разъем TWN4 USB 2.0

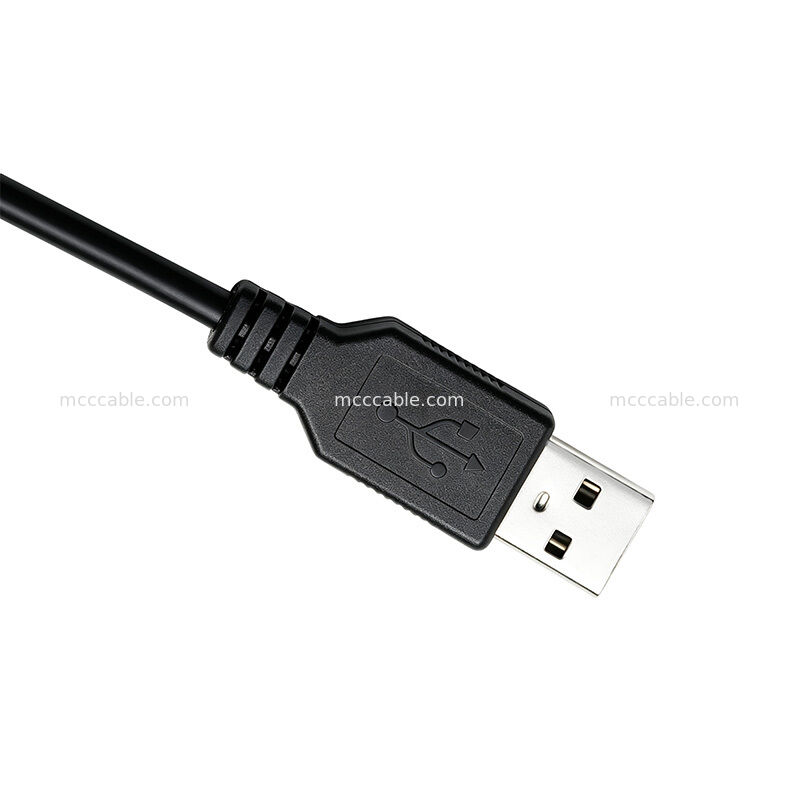

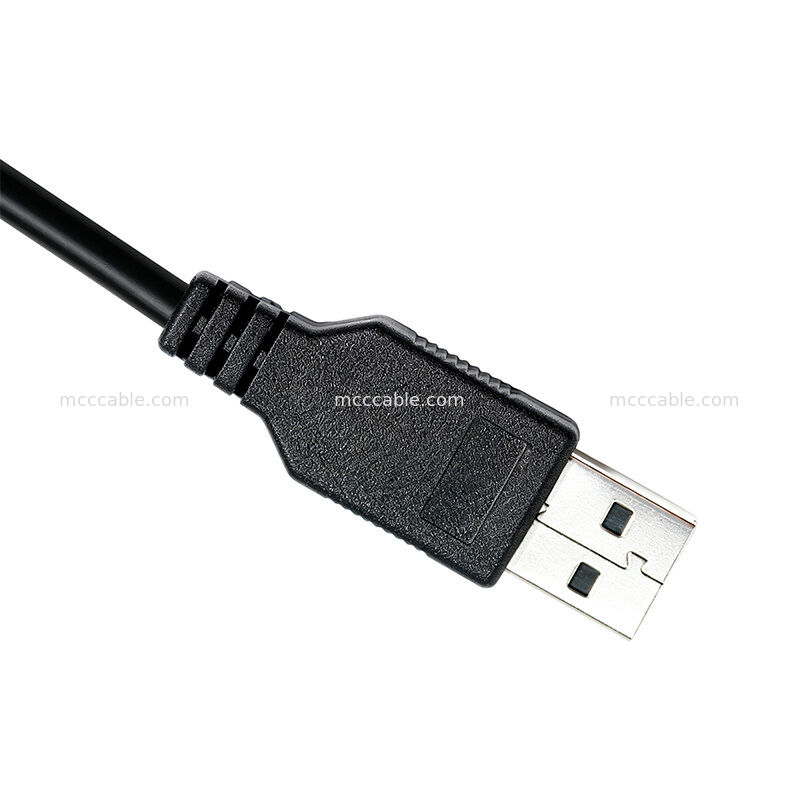

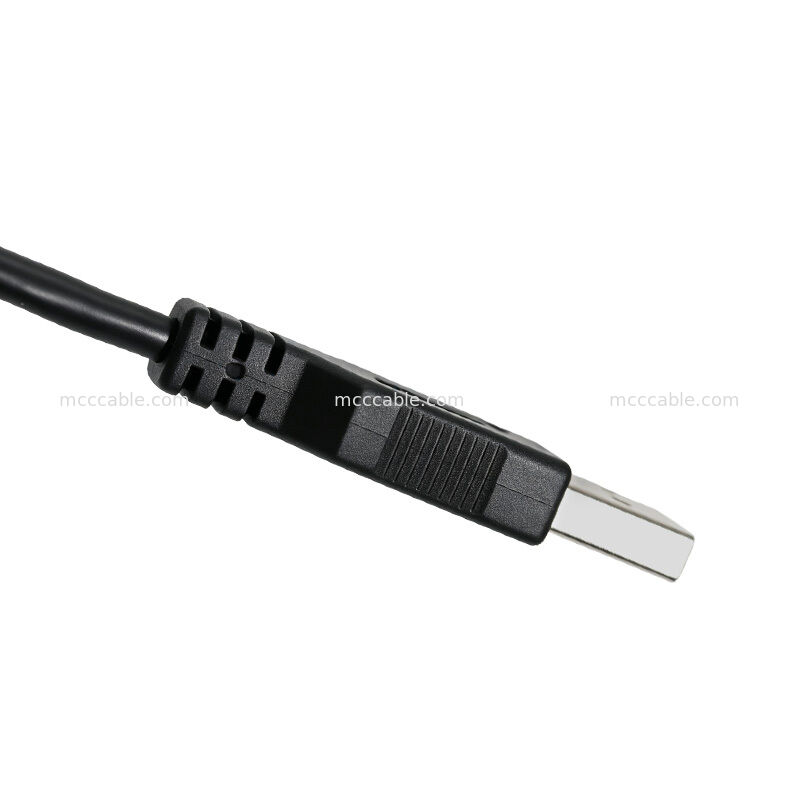

USB-сторона использует USB-Type-A мужской разъем.

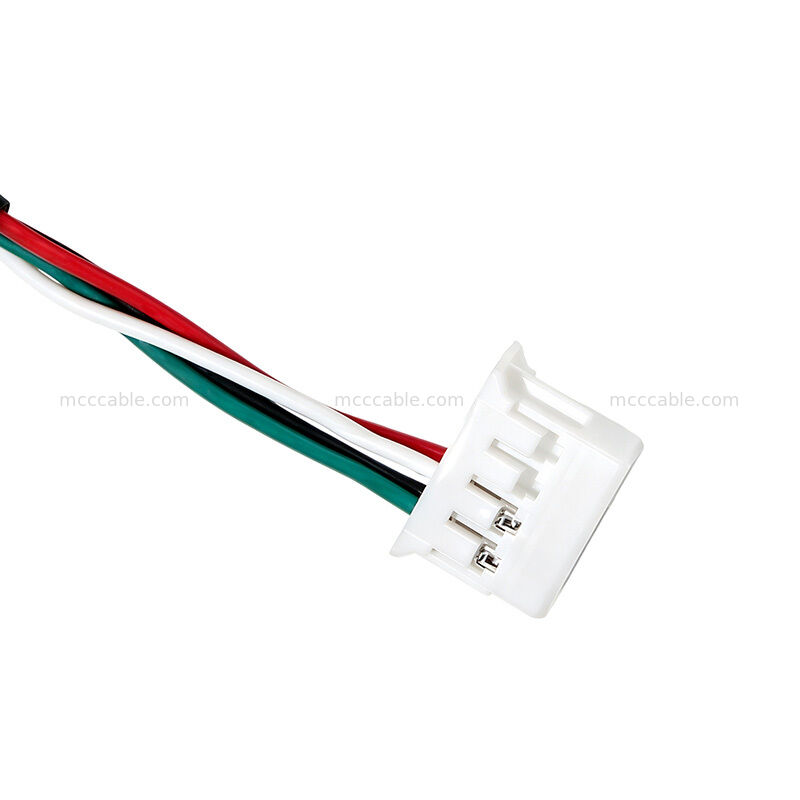

с 2×4-позиционной конфигурацией жилья.

The drawing specifies DF11-8DS-2C for the 8-position connector и идентифицирует соответствующий

Устройство и конфигурация терминала в спецификации соединителя.

TWN4 28AWG Защищенная структура кабеля

Структура кабеля определяется как:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Рисунок также указывает на скрученную конструкцию и защитную конфигурацию.

Формирование определено как черный 45P ПВХ.

Эта структура сочетает в себе пару сигналов USB, силовые проводники и защитные компоненты.

внутри кабельной сборки.

Специализированная сборка кабеля TWN4 USB

The TWN4 USB cable assembly is manufactured with the specified connector configuration, с помощью установленной конфигурации.

Структура провода, формовка и длина кабеля.

Сборка включает в себя чёрную формованную секцию из ПВХ и черную теплосжатую трубку.

Specifies a white label with a 70 × 16 mm size. Указывает белую метку с размером 70 × 16 мм.

TWN4 USB 2.0 Cable Testing and Compliance (ТВН4 USB 2.0 кабельное тестирование и соответствие)

Сборка кабелей соответствует требованиям RoHS.

На чертеже также определены следующие требования к электрическим испытаниям:

• Открытый/короткий тест: 100%
• Высокий ток: 200 В / 0,1 с
• Сопротивление изоляции: DC 200 V, IR ≥ 20 MΩ
• Контактное сопротивление: 5 Ω максимум

Приложения для сборки кабелей TWN4 USB

TWN4 USB 2.0 Cable Assembly может использоваться для приложений, требующих 1-метрового USB

Соединение с USB Type-A мужской интерфейс и 8-позиционный проволочный разъем.

Типичные ключевые слова для приложений включают:

• Комплекс кабеля USB 2.0
• Специальный USB-кабель
• Сборка кабеля USB типа A
• 8-позиционный USB кабель
• Защищенный USB-кабель
• Сборка кабеля TWN4
• Комплекс электронных кабелей на заказ
