213814-1104 4-жильный высокотемпературный кабель питания в сборе, изготовленный по индивидуальному заказу по стандарту UL1180 16AWG

Кабель питания 213814-1104 с 4 цепями в сборе представляет собой кабель, изготовленный по индивидуальному заказу

в сборе, разработанный с использованием провода UL1180 PTFE 16AWG, разъема для монтажа на панели с 4 цепями,

обжимных клемм и кольцевой клеммы.

Кабель использует высокотемпературную изоляцию из ПТФЭ с номинальным напряжением 300 В и номинальной

температурой от -60°C до +260°C. Сборка подходит для электрических соединений

и применений силовых кабелей, требующих высокотемпературных характеристик провода, надежных

соединений и кабелей нестандартной длины.

Структура кабеля питания 213814-1104 с 4 цепями

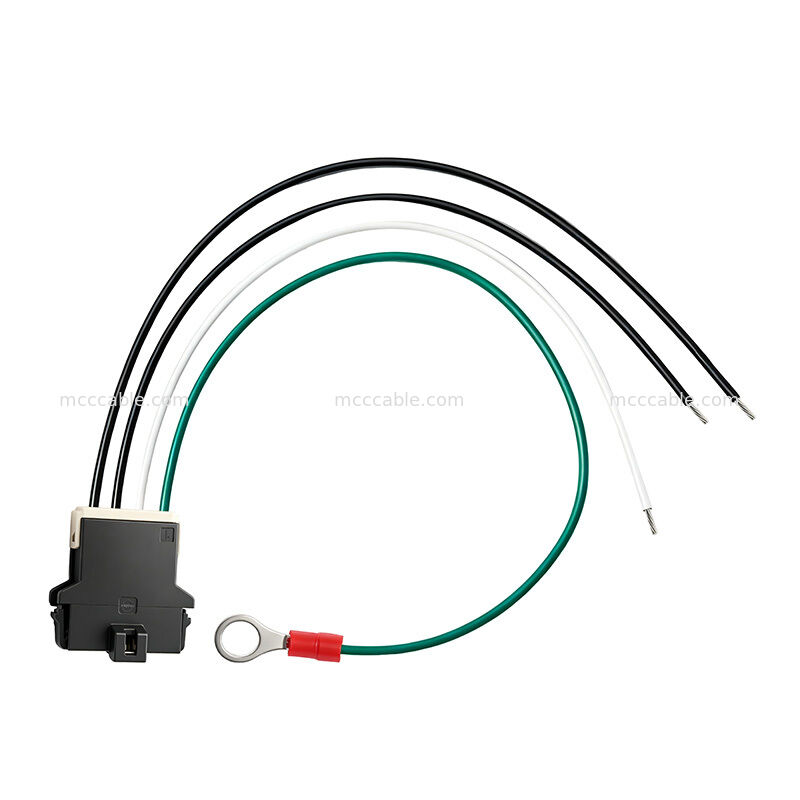

Кабель в сборе 213814-1104 состоит из четырех проводов UL1180 PTFE 16AWG черного,

зеленого и белого цветов, разъема для монтажа на панели с 4 цепями и соответствующих клеммных

компонентов.

Разъем использует конфигурацию с 4 цепями и шагом 5,7 мм. Сборка также включает

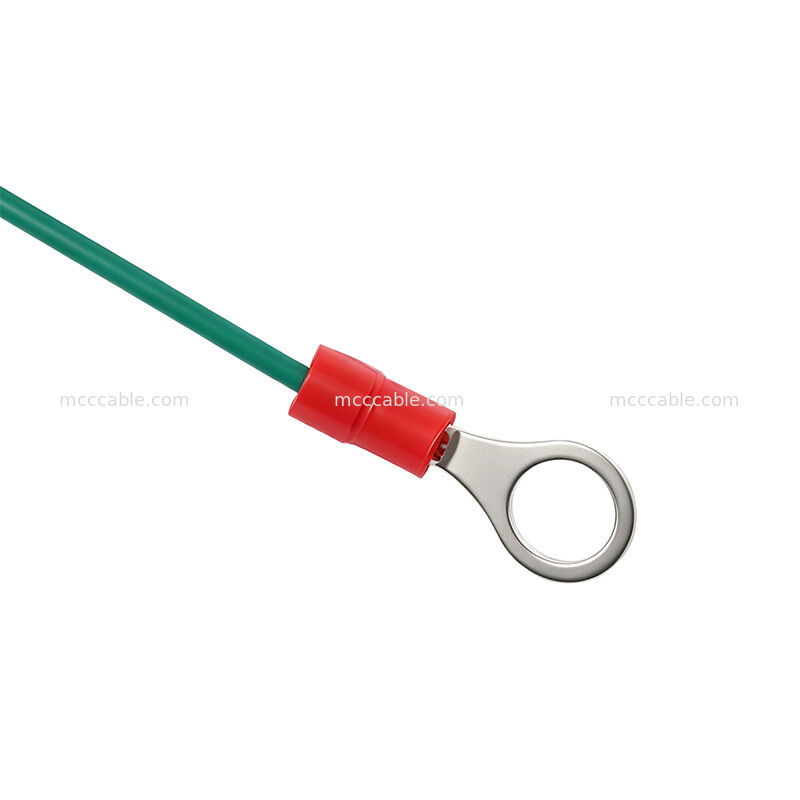

компонент TPA с 4 цепями и луженую кольцевую клемму для указанной структуры соединения.

Технические характеристики кабеля 213814-1104 UL1180 PTFE 16AWG

Кабель 213814-1104 с разъемом с шагом 5,7 мм в сборе

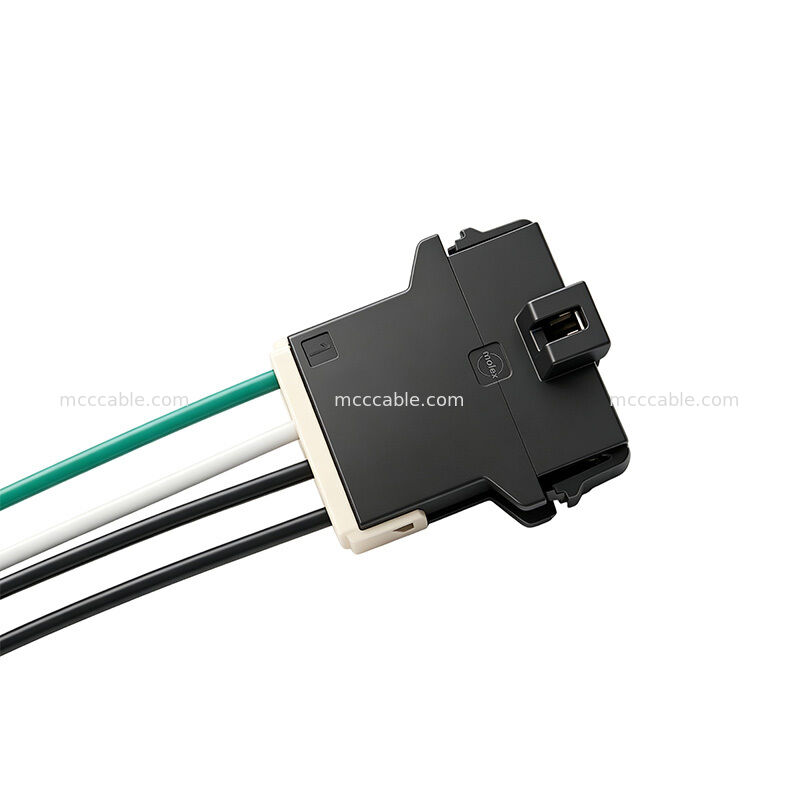

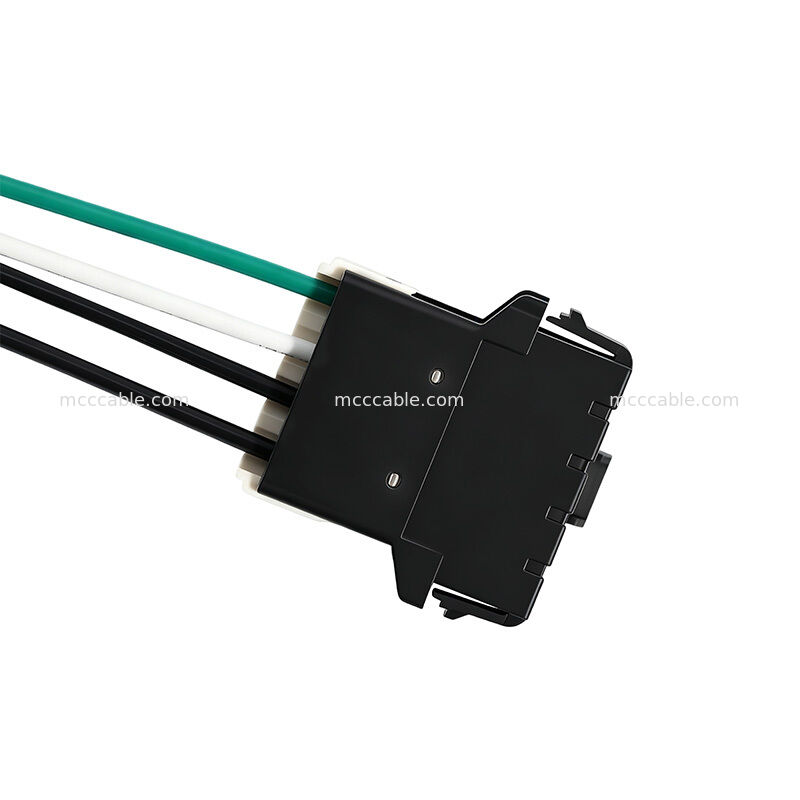

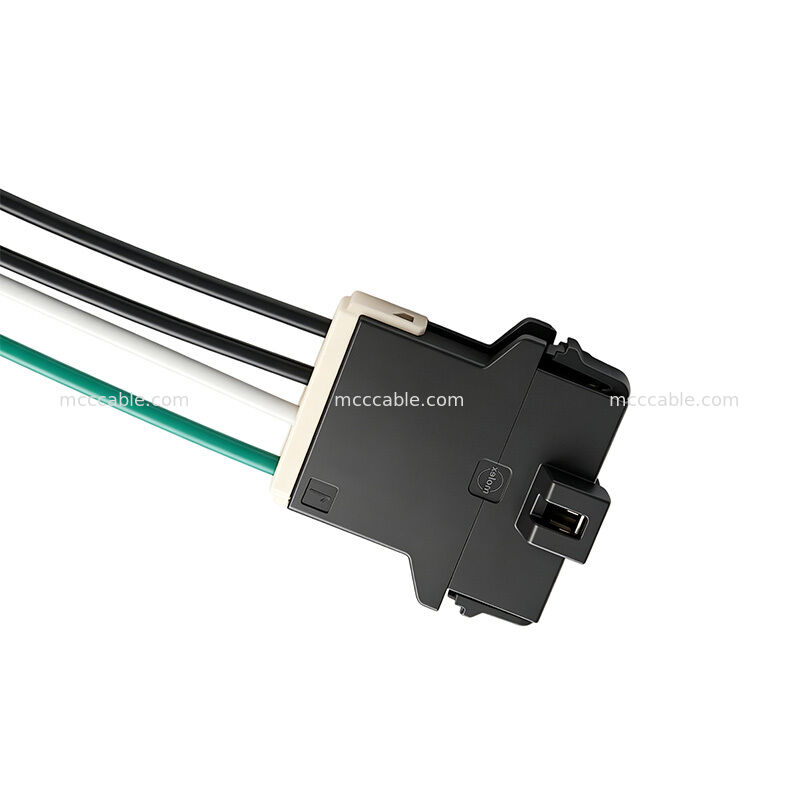

Кабель 213814-1104 в сборе использует вилку для монтажа на панели с 4 цепями и шагом 5,7 мм.

Конфигурация разъема с 4 цепями указана для серии 213814, в то время как соответствующие

клеммные и TPA компоненты разработаны для соответствующей системы соединения.Компонент TPA с 4 цепями указан как 105415-0004, а клемма указана для провода

сечением 14/16AWG.

Особенности высокотемпературного кабеля 213814-1104 PTFE

Кабель 213814-1104 в сборе сочетает в себе провод с изоляцией из ПТФЭ для высоких температур и

многоцепную структуру разъема для требовательных применений электрических соединений.

Основные особенности включают:

Провод UL1180 PTFE 16AWG

• Номинальное напряжение 300 В
• Номинальная температура от -60°C до +260°C
• Многожильный проводник из никелированной меди
• Соответствие тесту на огнестойкость VW-1
• Тест на искрение 2,0 кВ переменного тока
• Конфигурация разъема с шагом 5,7 мм
• Кабель в сборе с 4 цепями
• Индивидуальная длина кабеля и конфигурация сборки
• Соответствие RoHS 3.0
• Электрические испытания кабеля 213814-1104 по индивидуальному заказу

Для каждого кабеля 213814-1104 в сборе проводится 100% испытание на обрыв, короткое замыкание и прерывание.

Спецификация сборки также определяет максимальное сопротивление проводника 3 Ом и минимальное

сопротивление изоляции 10 МОм при 200 В постоянного тока в течение 10 мс. Эти электрические испытания помогают проверить непрерывность соединения

и характеристики изоляции во время производства кабельных сборок.

Применение кабеля 213814-1104 по индивидуальному заказу для высоких температур

Кабель 213814-1104 в сборе по индивидуальному заказу может использоваться для электрических соединений и силовых кабелей

в применениях, где требуется высокотемпературная изоляция провода, многоцепное соединение и надежные клеммные

соединения.

Типичные требования к применению могут включать:

Высокотемпературная электропроводка

• Подключения питания оборудования
• Внутренняя проводка оборудования
• Индивидуальные управляющие и силовые соединения
• Многоцепные электрические сборки
• Оборудование, требующее проводки с изоляцией из ПТФЭ
• Окончательное применение должно выбираться в соответствии с электрическими, механическими,

температурными требованиями и требованиями к установке заказчика.

Производство кабеля 213814-1104 по индивидуальному заказу

Как кабель в сборе по индивидуальному заказу, конфигурация 213814-1104 может быть изготовлена в соответствии

с указанным типом провода, количеством цепей, конфигурацией разъема, структурой клемм и длиной кабеля.

Поставляемая спецификация включает несколько длин резки провода для отдельных цепей,

что позволяет конфигурировать кабель в сборе для требуемой геометрии установки.

Наша служба сборки кабелей по индивидуальному заказу может поддерживать разработку прототипов, индивидуальные длины кабелей,

терминацию разъемов и производство в соответствии со спецификациями заказчика.
