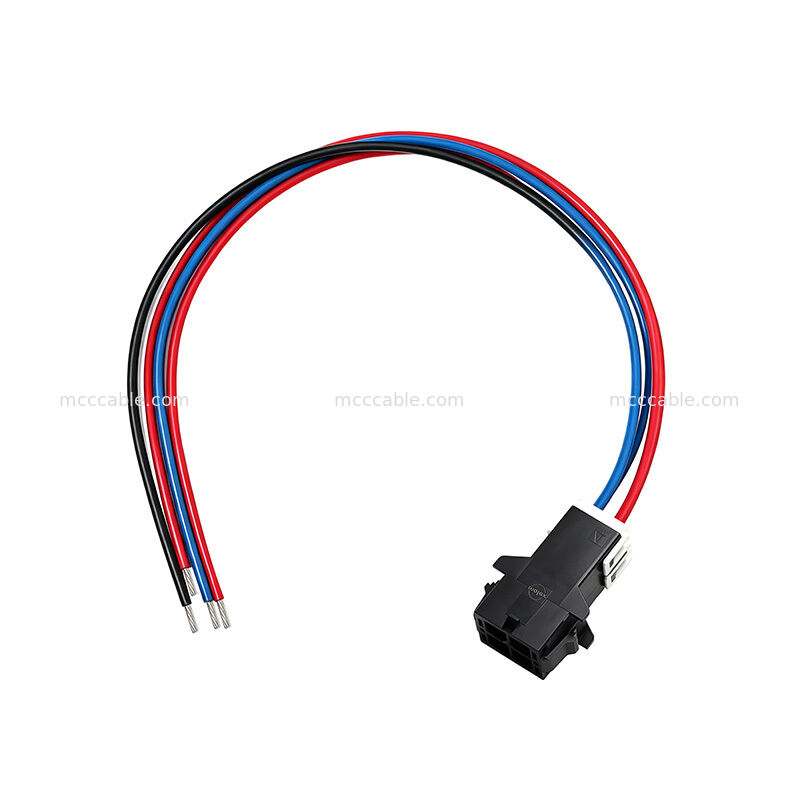

105411-1104 4-контактная заказная сборка силового кабеля

Сборка силового кабеля 105411-1104 с 4 контактами представляет собой заказную сборку электрического кабеля, разработанную

с использованием изолированного провода UL1180 PTFE сечением 16AWG и компактной 4-контактной разъёмной конфигурацией для монтажа на панель.

Кабель использует провод UL1180 PTFE с номинальным напряжением 300 В и температурой 200°C, что делает его пригодным для высокотемпературных

применений электрических соединений. Указанная конфигурация кабеля использует красные и синие провода с

длиной резки 268 ± 2 мм.

Сборка предназначена для надежного электрического соединения и подвергается 100% тестированию на обрыв, короткое замыкание

и прерывистость. Продукт также соответствует требованиям RoHS3.0.

Структура сборки силового кабеля 105411-1104 с 4 контактами

Сборка кабеля 105411-1104 использует 4-контактную конфигурацию с изолированным проводом UL1180 PTFE

и клеммными соединениями.

Основная структура кабеля включает:

• 4 электрических цепи
• Провод UL1180 PTFE сечением 16AWG
• Номинальное напряжение 300 В
• Номинальная температура 200°C
• Цвета проводов: красный и синий
• Разъёмная конфигурация для монтажа на панель
• Клеммное соединение с луженым покрытием

Указанный терминал предназначен для провода сечением 14/16AWG, в то время как спецификация кабеля использует

проводники сечением 16AWG.

Спецификации силового кабеля 105411-1104 UL1180 PTFE

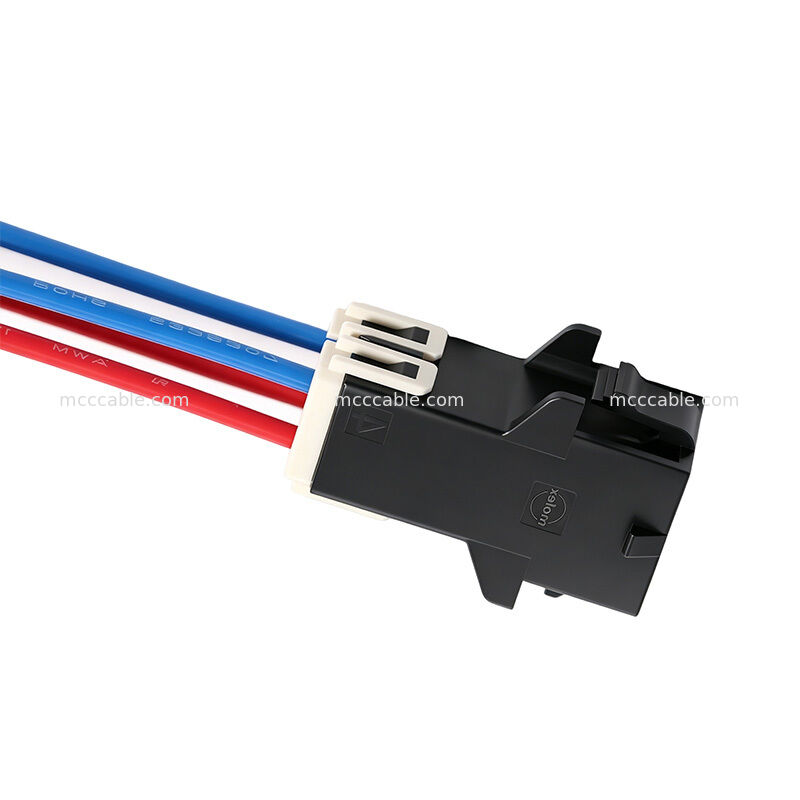

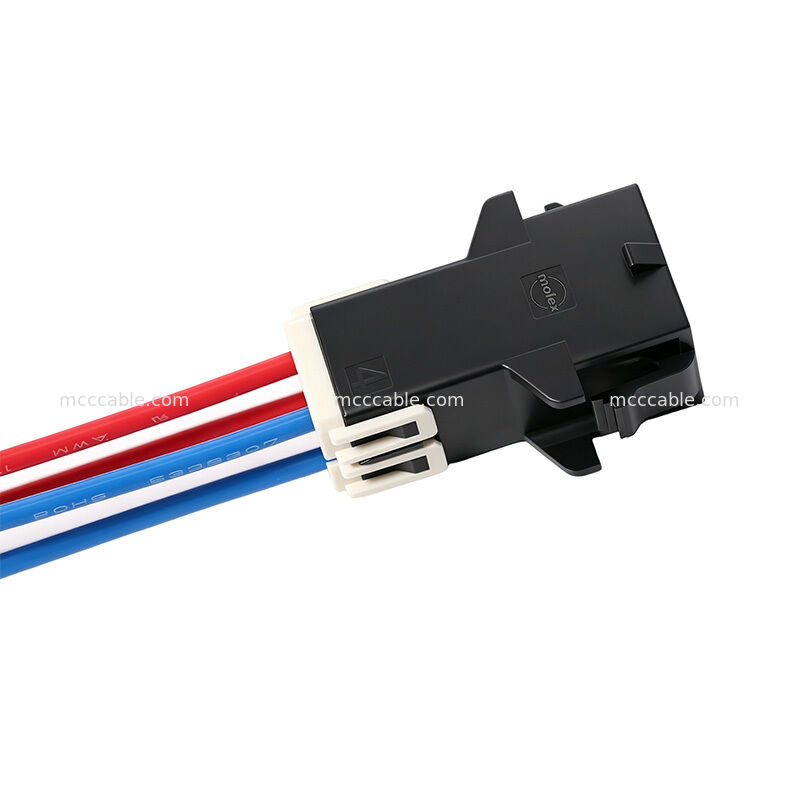

Сборка кабеля с разъёмом 105411-1104 с 4 контактами

Разъёмная конфигурация 105411-1104 представляет собой корпус вилки для монтажа на панель с 4 контактами и шагом 5,7 мм.

Сборка также использует 4-контактный компонент TPA для фиксации клемм.

Указанная система разъёмов предназначена для надёжного позиционирования клемм и компактных

электрических соединений, монтируемых на панель.

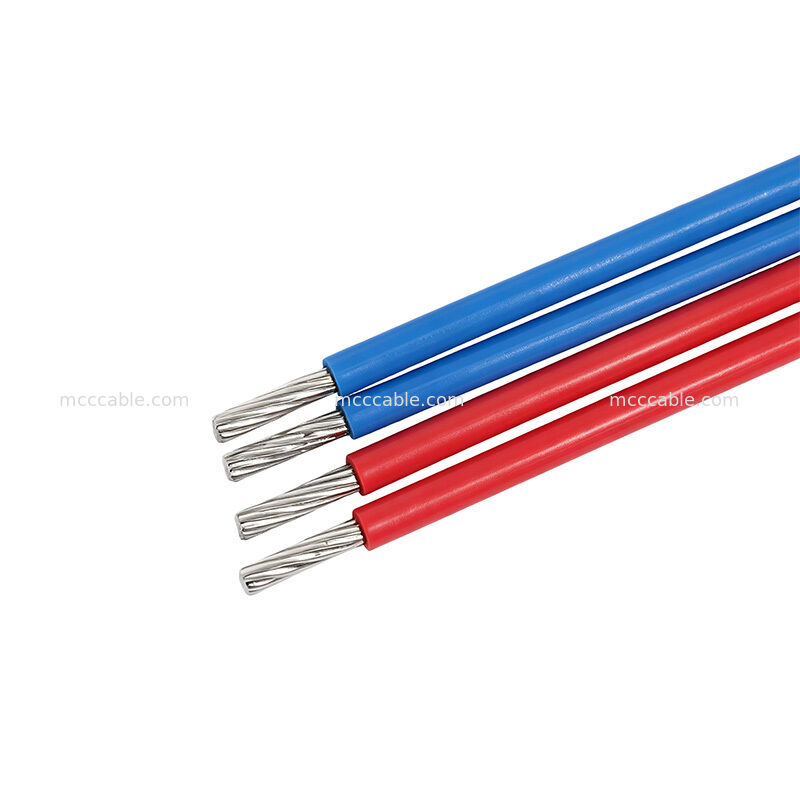

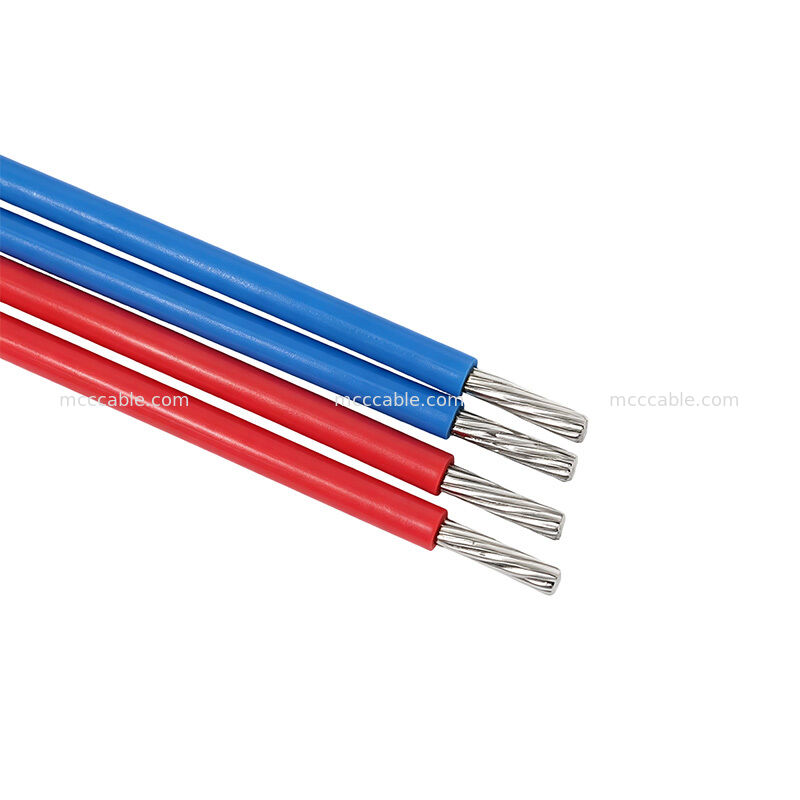

Особенности высокотемпературного кабеля 105411-1104 PTFE

Сборка кабеля 105411-1104 использует изолированный провод UL1180 PTFE с номинальной температурой

работы от -60°C до +260°C для спецификации материала провода, в то время как применимый рейтинг UL

указан как 200°C и 300 В.

Спецификация провода также включает:

• Изоляция PTFE
• Многожильный проводник сечением 16AWG
• Медный проводник с никелевым покрытием
• Класс огнестойкости VW-1
• Номинальное напряжение 300 В
• Высокотемпературные характеристики
• Спецификации испытаний на холодное изгибание и термический шок

Спецификация провода указывает конструкцию проводника 19/0.30 и номинальный внешний диаметр

2,18 ± 0,10 мм.

Электрические испытания силового кабеля 105411-1104

Сборка силового кабеля 105411-1104 проходит 100% электрические испытания в процессе производства.

Требования к испытаниям включают:

• 100% тестирование на обрыв цепи
• 100% тестирование на короткое замыкание
• 100% тестирование на прерывистость
• Сопротивление проводника: максимум 3 Ом.
• Сопротивление изоляции: минимум 10 МОм / 200 В постоянного тока / 10 мс

Эти требования указаны как часть требований к качеству сборки кабеля.

Применение заказной сборки силового кабеля 105411-1104

Сборка силового кабеля 105411-1104 с 4 контактами подходит для применений электрических соединений

требующих нескольких силовых цепей, высокотемпературной изоляции и компактной конфигурации разъёма.

Потенциальные области применения включают:

• Промышленное оборудование
• Системы электроуправления
• Модули силовых соединений
• Высокотемпературное оборудование
• Внутренняя проводка оборудования
• Заказные сборки кабелей OEM

Комбинация провода PTFE сечением 16AWG, номинального напряжения 300 В и высокотемпературной изоляции делает эту

конфигурацию подходящей для применений, где важна термостойкость и надёжное электрическое соединение.

Производство заказной сборки кабеля 105411-1104

Сборка кабеля 105411-1104 может быть изготовлена как заказное кабельное решение в соответствии

с требуемой длиной провода, цветом провода, конфигурацией клемм и требованиями к сборке.

Стандартная конфигурация предусматривает длину резки 268 ± 2 мм, с красной и синей маркировкой проводов

для четырёхконтактной сборки.

Sino-Media является специализированным производителем кабельных сборок. Мы используем передовое

автоматизированное оборудование, высококачественные сырьевые материалы, надёжную систему контроля качества
и квалифицированную техническую команду для поставки высококачественных, заказных кабельных компонентов и жгутов
в небольших количествах. Наши инженерные, производственные и контрольные команды обеспечивают превосходное качество этих уникальных компонентов. Наша миссия заключается в постоянном повышении качества продукции, удовлетворении потребностей клиентов и поддержании экспертизы в используемых и рекомендуемых нами материалах. Наша приверженность удовлетворению потребностей клиентов стимулирует постоянный рост компании.
В1. Это фабрика?
О: Да, у нас более 16 лет опыта в проектировании и производстве!
В2. Есть ли какая-либо сертификация?
О: Да, есть IS09001, ISO14001, TS16949, ISO13485, UL СЕРТИФИКАЦИЯ.
В3. В чем наша специализация?

О: Мы можем разрабатывать продукты в соответствии с применением.
В4. Вы принимаете заказы OEM/ODM?
О: Да, мы принимаем заказы OEM/ODM. Для заказов OEM минимальный объем заказа составляет 100 шт. Для заказов ODM минимальный объем заказа
1000 шт. Стоимость пресс-формы будет взиматься в соответствии с дизайном.
В5. Сколько времени потребуется для выполнения заказа?
О: Для небольших заказов и товаров на складе подготовка и доставка займут менее 3 дней, а время доставки зависит от выбора клиента, от 7 дней до 1 месяца.
Для больших заказов, поскольку нам нужно подтвердить все, включая подготовку материалов, производство, эта процедура
займет от 5 до 21 рабочего дня в зависимости от количества заказа, тестирование от 1 до 3 рабочих дней, а

затем упаковка 1 день, поэтому быстрее всего 7 дней и дольше всего 25 дней без учёта доставки.
В6. Как долгосрочные клиенты, какую ещё услугу мы можем получить?
1. Новый продукт будет предложен вместе с заказом, чтобы вы могли увидеть, является ли он потенциальным продуктом на рынке и

продвигать его, и вы будете иметь право перепродавать продукт в вашем регионе.
2. Дополнительная скидка, более низкая цена при покупке продуктов в меньшем количестве.

3. Мы можем предложить помощь с рекламными изображениями и создавать изображения с логотипом клиента.

В7. Какова гарантия на кабель, и если он неисправен или бракован, как защитить ваши интересы?
О: На все наши кабели предоставляется гарантия 12-36 месяцев, а для заказов большого объёма мы предоставим 0,3%
до 0,5% резерва для дефектных изделий, отправленных с заказом, так что если вы заказываете 1000 шт., это означает, что вы можете получить 100

3 шт. с резервом. Если вы получите более 5 шт. брака, и менее 0,1%, пожалуйста, свяжитесь с отделом продаж и
предоставьте изображения, и мы решим вашу проблему путём замены новым заказом или возврата средств.
В8. Вы принимаете заказы на бесплатные образцы?
О: Да, заказы на образцы поддерживаются, некоторые образцы могут быть предложены бесплатно, за исключением стоимости доставки.
