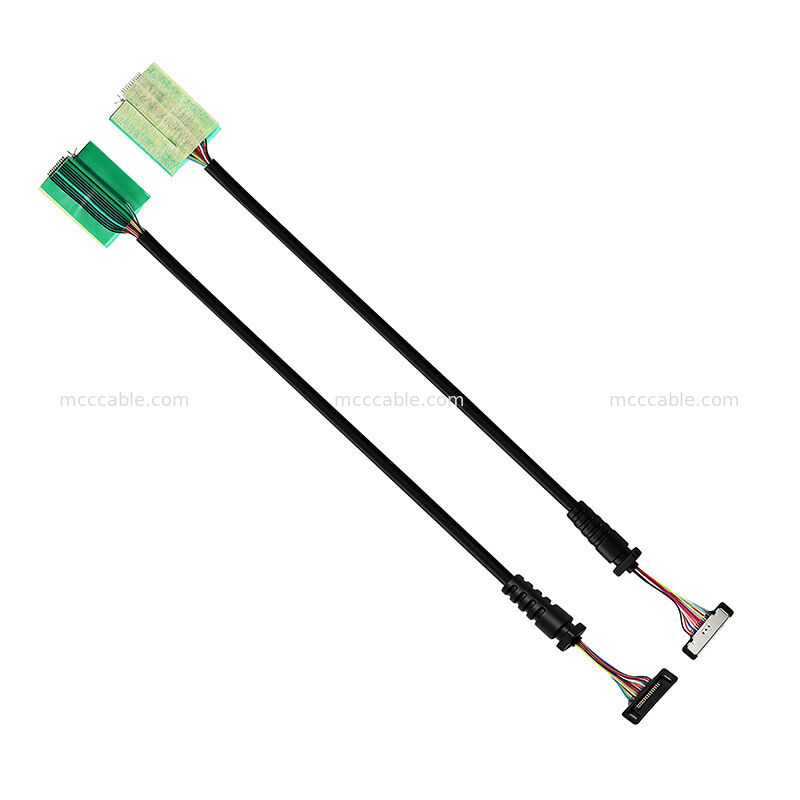

20373-R14T-06 14C Ультратонкая микрокоаксиальная кабельная сборка

20373-R14T-06 14C Micro Коаксиальный кабельный сборка является компактный пользовательский кабель

Конфигурация кабеля

сочетает в себе 2 × 42 AWG и 12 × 36 AWG проводников, с 50Ω MCC коаксиальным

строительство для компактных приложений передачи сигнала.

С готовой длиной кабеля 150 ± 5 мм и общим диаметром кабеля

2.10 ± 0,20 мм, эта сверхтонкая микрокоаксиальная кабельная установка подходит для применения

где компактная кабельная маршрутизация и небольшой профиль кабеля важны.

20373-R14T-06 Структура сборки микрокоаксиальных кабелей

20373-R14T-06 использует 14C MCC коаксиальную конфигурацию, состоящую из

из 2 × 42 AWG и 12 × 36 AWG проводников.

указанные как 50Ω коаксиальные провода, в то время как 36 AWG проводов используются в качестве дискретных проводников

внутри кабельной сборки.

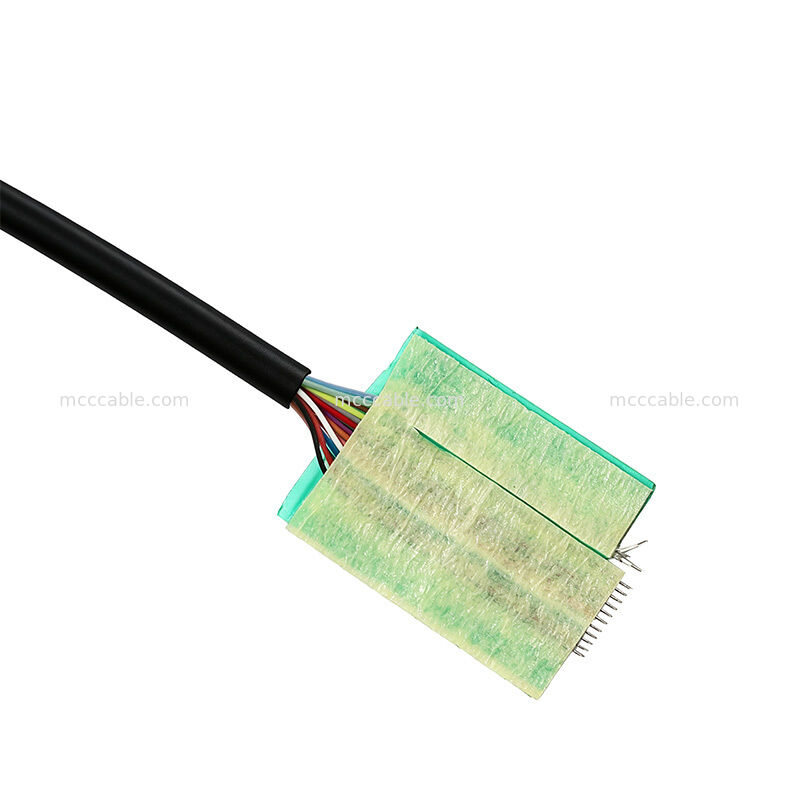

Комплект кабеля также содержит ультрафиолетовый клей 8806 HF RP для указанного кабеля

процесс прекращения.

20373-R14T-06 Спецификации кабеля 14C

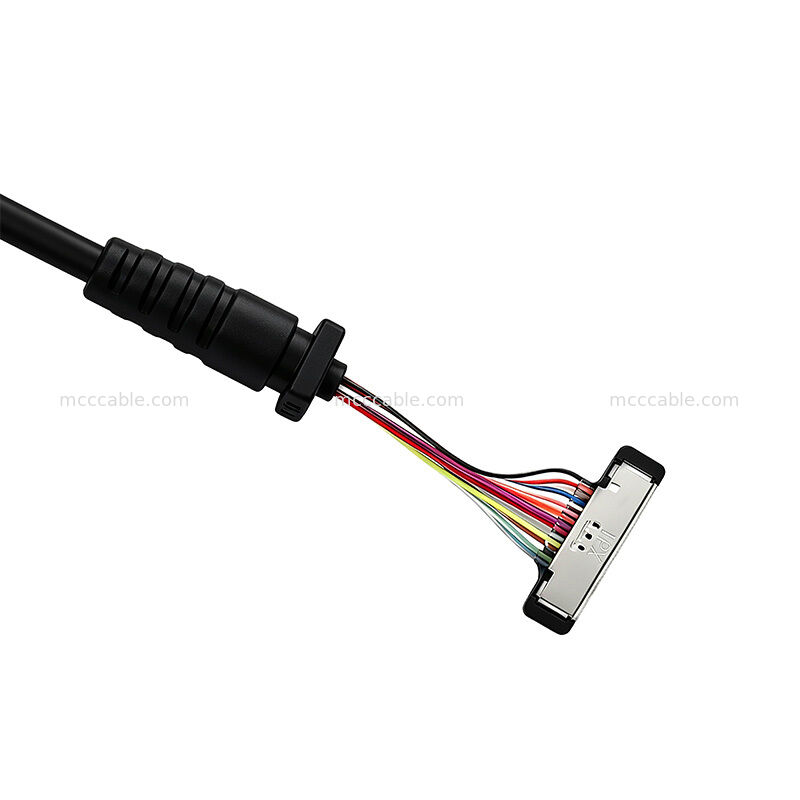

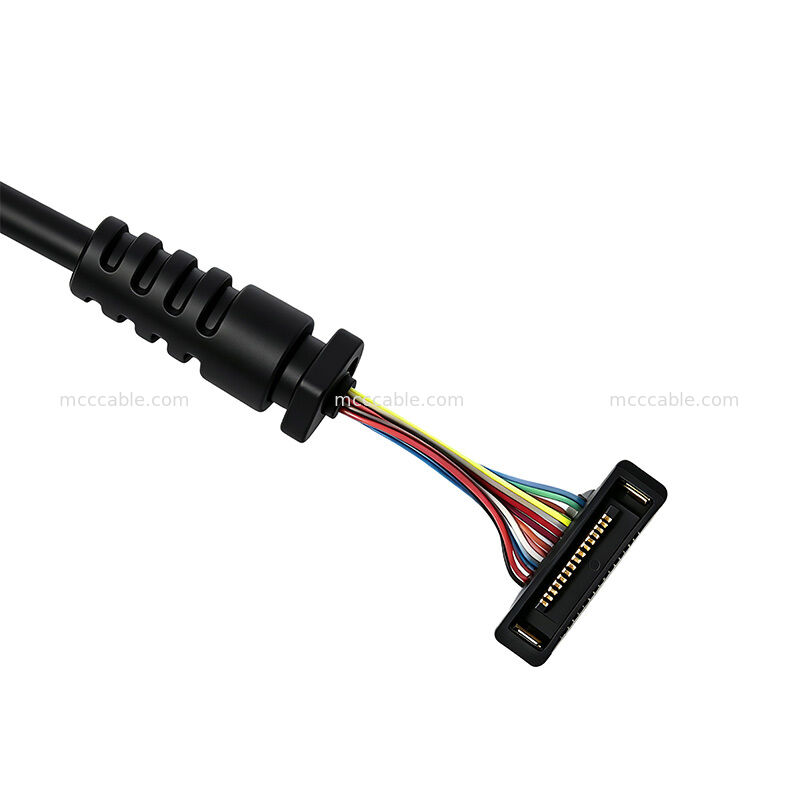

Конфигурация соединителя 20373-R14T-06

Указанная конфигурация соединителя включает в себя корпус розетки и оболочку розетки.

Компоненты соединителей, идентифицированные для P1:

• Сборка корпуса розетки: 20373-R14T-06

• Стыковочная оболочка-А: 2182-014-03

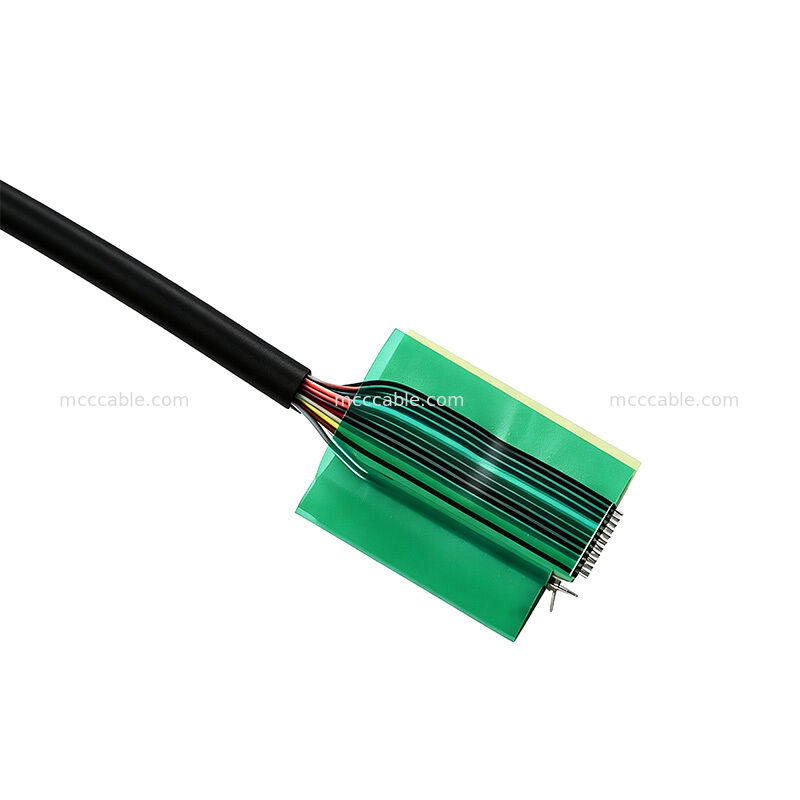

Указанный процесс завершения требует, чтобы щиты каждого коаксиального провода были завершены до

Заголовки соединителей: хвост соединителя также указан с UV-клеем, покрывающимся 1 ‰ 2 мм.

20373-R14T-06 Электрические характеристики

Сборка кабеля 20373-R14T-06 специфицируется с максимальным сопротивлением проводника 3,0 Ω

и изоляционное сопротивление 10 МΩ при указанных условиях испытания.

Требования к производству также включают 100% открытые, короткие и периодические испытания для проверки

электрическая непрерывность и качество сборки.

20373-R14T-06 Размеры кабеля

Стандартная конфигурация имеет длину кабеля 150 ± 5 мм и общий диаметр кабеля

2,10 ± 0,20 мм.

Компактная микрокоаксиальная конструкция 14C помогает поддерживать небольшой профиль кабеля для приложений

требующие нескольких проводников сигнала в ограниченном пространстве маршрутизации.

20373-R14T-06 Приложения для сборки кабелей на заказ

Комплект микрокоаксиальных кабелей 20373-R14T-06 подходит для компактного электронного оборудования

и приложения для передачи сигнала, требующие многопроводниковой конфигурации коаксиального кабеля.

Структура 14C, 50Ω MCC коаксиальные провода, компактный 2,10 мм номинальный диаметр кабеля и

пользовательская длина кабеля 150 мм делает эту конфигурацию подходящей для кабеля с ограниченным пространством

требования к маршрутизации и индивидуальным электронным взаимосвязям.
