Место происхождения:
Китай
Фирменное наименование:
Customization
Сертификация:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Номер модели:
M23 8-контактный гибридный кабель для серводвигателя в сборе
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами
– Индивидуальное промышленное соединение OEM
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами:
Эта сборка гибридного кабеля для серводвигателя M23 с 8 контактами представляет собой индивидуальное решение OEM, разработанное
для промышленных систем серводвигателей, требующих интегрированной передачи питания, сигнала, торможения и тепловой
обратной связи в одном кабеле.

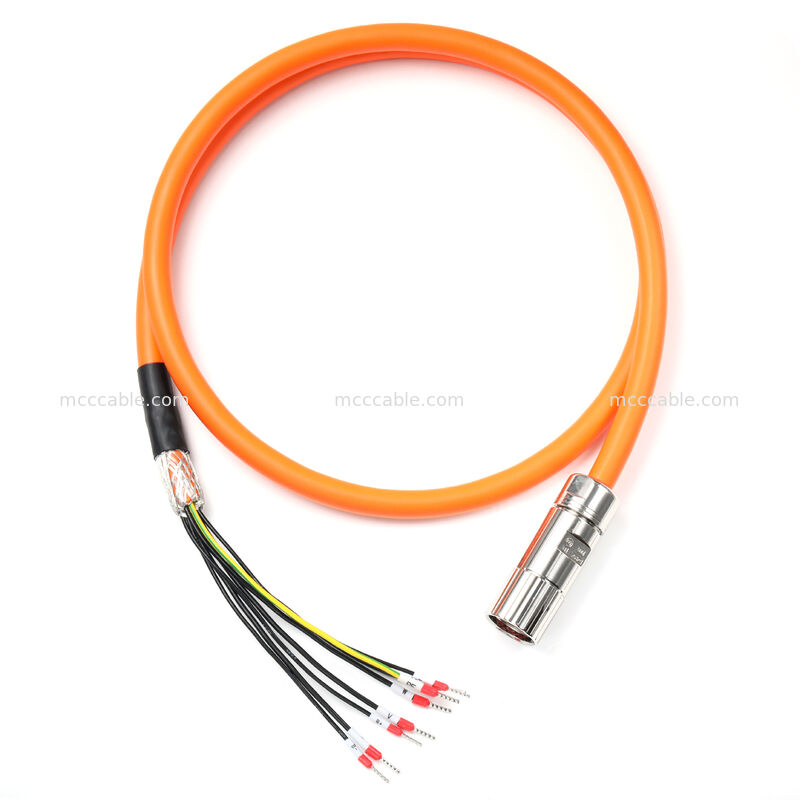

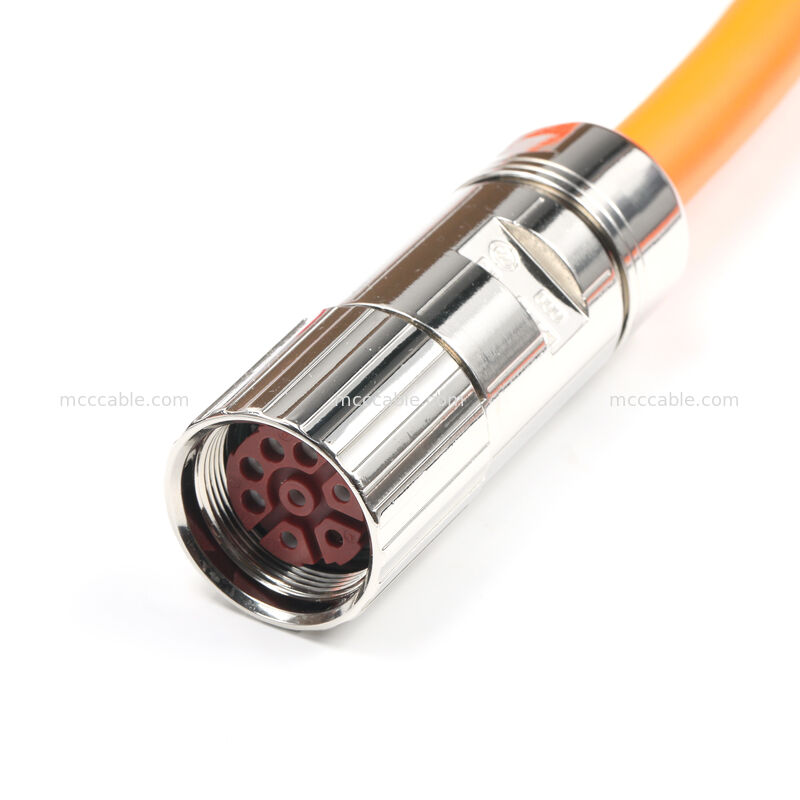

Сборка оснащена 8-контактным круглым разъемом M23 (розетка) с металлическим корпусом и
резьбовым соединением, в сочетании с экранированным многожильным кабелем серводвигателя.

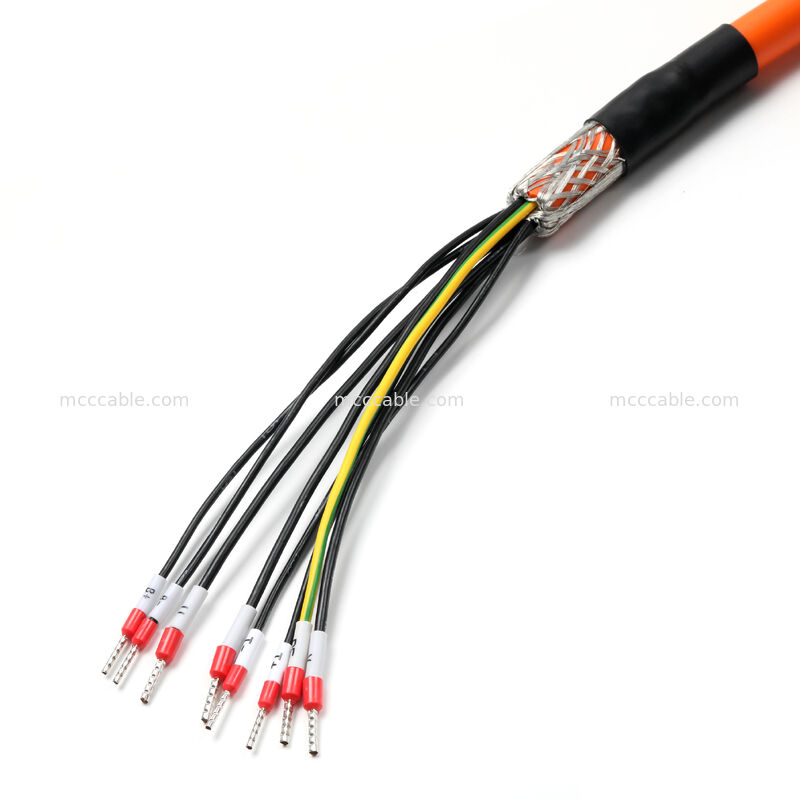

На открытом конце отдельные проводники четко идентифицированы и оконцованы, что позволяет
гибко интегрировать их в контроллеры привода или клеммные колодки.
Длина кабеля, конфигурация проводников и стиль оконцевания полностью настраиваются в зависимости
от спецификаций двигателя заказчика и требований системы.
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами – Основные характеристики:
8-контактный круглый разъем M23
Надежное резьбовое соединение для промышленных вибрационных сред
Гибридная конструкция питания и сигнала
Поддерживает фазы двигателя, тормоз, тепловой датчик и защитное заземление
Общее экранирование в оплетке с заземлением корпуса
Снижает электромагнитные помехи и обеспечивает стабильную работу двигателя
Конструкция промышленного сервокабеля
Оранжевая внешняя оболочка для четкой идентификации кабеля двигателя
Маркированные отдельные проводники
Упрощает установку, обслуживание и устранение неисправностей
Индивидуальное производство OEM
Изготовлено строго в соответствии с чертежом и определением интерфейса двигателя
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами – Типичные области применения:
Промышленные серводвигатели
Системы автоматизации и управления движением
Оборудование с ЧПУ и робототехника
Упаковочное и производственное оборудование
Сборки двигателей и приводов OEM
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами – Технические характеристики:
| Параметр | Описание |
|---|---|
| Тип продукта | Сборка гибридного кабеля для серводвигателя |
| Тип разъема | Круглый разъем M23 |
| Тип разъема | Розетка |
| Количество контактов | 8 |
| Корпус разъема | Металл, резьбовое соединение |
| Структура кабеля | Многожильный экранированный сервокабель |
| Экранирование | Общий экранированный кабель в оплетке |
| Заземление | Экран подключен к корпусу разъема |
| Цвет внешней оболочки | Оранжевый |
| Оконцевание (сторона двигателя) | Разъем M23 |
| Оконцевание (сторона контроллера) | Открытый провод, маркированный |
| Длина кабеля | Индивидуальная (по чертежу) |
| Режим производства | Индивидуальный OEM / ODM |
| Соответствие | Соответствует RoHS |
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами – Назначение контактов:
| Контакт M23 | Определение сигнала | Идентификация | Цвет провода |
|---|---|---|---|
| 1 | U | U | Черный |
| 4 | V | V | Черный |
| 3 | W | W | Черный |
| 2 | PE (защитное заземление) | PE | Желто-зеленый |
| A | Тепловой датчик + | T+ | Черный |
| B | Тепловой датчик – | T- | Черный |
| C | Тормоз + | B+ | Черный |
| D | Тормоз – | B- | Черный |
| Корпус | Экран | Экран | — |
Сборка гибридного кабеля для серводвигателя M23 с 8 контактами – Варианты настройки:
Длина кабеля и материал оболочки
Альтернативная кодировка M23 или конфигурации контактов
Различные сечения проводников
Оконцевание: открытый провод, клемма или разъем
Варианты маркировки и упаковки
Инженерная поддержка доступна от проверки образцов до серийного производства.
В1. Это фабрика?
О: Да, мы фабрика с более чем 16-летним опытом проектирования и производства.
В2. Есть ли какие-либо сертификаты?
О: Да, у нас есть сертификаты ISO9001, ISO14001, TS16949, ISO13485 и UL.
В3. В чем ваша специализация?
О: Мы можем разрабатывать продукты в соответствии с требованиями применения.
В4. Принимаете ли вы заказы OEM/ODM?
О: Да, мы принимаем заказы OEM и ODM. Для заказов OEM минимальный объем заказа составляет 100 шт. Для заказов ODM
минимальный объем заказа составляет 1000 шт. Плата за пресс-форму будет взиматься в зависимости от дизайна.
В5. Сколько времени занимает выполнение заказа?
О: Для небольших заказов и товаров в наличии подготовка и доставка занимают менее 3 дней.
Время доставки зависит от выбранного способа—самое быстрое 7 дней, самое долгое 1 месяц. Для больших
заказов подготовка материалов занимает 5–21 рабочий день в зависимости от количества, тестирование 1–3
рабочих дня, упаковка 1 день. Самое быстрое время выполнения заказа составляет 7 дней, а самое долгое - 25 дней,
исключая доставку.
В6. Какие дополнительные услуги могут получить долгосрочные клиенты?
О: Новые продукты будут предлагаться вместе с заказами, что позволит вам оценить их рыночный потенциал
и продавать их в вашем регионе. Дополнительные скидки и более низкие цены при покупках небольшими партиями.
Поддержка с рекламными изображениями, включая добавление вашего логотипа.
В7. Какова гарантия и как вы защищаете клиентов в случае дефектов?
О: На все кабели предоставляется гарантия от 12 до 36 месяцев. Для крупных заказов мы предоставляем 0,3%–0,5%
дополнительных резервных единиц. Например, при заказе 1000 шт. будет включено 1003 шт. Если вы получите более
5 дефектных шт. и уровень дефектов ниже 0,1%, пожалуйста, свяжитесь с нашей командой продаж с фотографиями.
Мы заменим товар в вашем следующем заказе или вернем деньги.
В8. Принимаете ли вы заказы на бесплатные образцы?
О: Да, заказы на образцы поддерживаются. Некоторые образцы могут быть предоставлены бесплатно (стоимость доставки
не включена).
