Обзор интерфейса EDP

что кабель EDP?

Показатели кодируя метод обнимают 8B/10B программируя, через которое как раз пара дифференциального сигнала фактически необходима данные по так же, как таймер передачи в то же время. Переходник составлен 4 наборов серий дифференциального индикатора, или даже 4 главных станций, которые фактически использованы для того чтобы передать графические показатели. Соединение может легко увеличить стабильность главных станций и также уменьшать неточности показателей, как хорошо как оно может recompense изменение свойства электричества жилого наведенного через различные размер так же, как виды проводов, особенно различение индикатора сразу на панели блока отправляя конца и также приобретая конца.

   Процедура по кодирвоания информации принимает на 8B/10B программируя, с которым как раз пара дифференциального сигнала фактически необходима для того чтобы отправить показатели и также таймер одновременно. Переходник составлен 4 наборов серий дифференциального индикатора, или даже 4 основных станций, которые фактически использованы для отправки показателей изображения. Соединение может поддержать целостность основных неточностей данным по сети так же, как уменшения, как хорошо как оно может легко recompense различение свойства электричества жилого вызванного через различную пядь и также виды кабельных телевидений, специфически различение индикатора сразу на панели блока перенося конца и также получая конца.

Что компоненты стыковочного параметра EDP?

Стыковочный параметр ADP состоит из 3 частей: Главная связь, Auxch и HPD, как показано в следующей диаграмме.

Фактически 3 ключевой части: Ключевая связь сети, ВСПОМОГАТЕЛЬНЫЙ CH, так же, как HPD
Ключевая гиперссылка стоит для ключевой сети для коробки передач всех форм видеоклипа и также ядровой информации, и также ВСПОМОГАТЕЛЬНЫЙ CH стоит для поддерживая станций для коробки передач информации вместе с критерей по передачи обработанных данных, вместе с управлением связи сети так же, как индикаторы HPD управления инструмента овеществляют сеть диагноза hotplug.
Ключевое звено содержит 1-4 наборов труб информации, каждый набор труб информации фактически набор труб изменения. 1) принимающ на a/c совмещая современную технологию, получатель так же, как передатчик для того чтобы обладать различными течениями единого режима, поэтому с определенными размерами пользовательский интерфейс смогло быть произведенные небольшими; 2) присутствующая цена коробки передач каждой трубы фактически: 1,62/2,7/5,4 Gbps; 3) каждая труба показателей фактически труба информации, никакая труба таймера, понижает EMI; 4) использующ код ANXI8B/10B, увеличивает надежность коробки передач показателей.
Для дисплея LCD, главной связи нужны много наборов номенклатур товаров информации, в зависимости от поселения монитора и также серии цвета немного.
Знаки передают в сети состоят из знака пиксела видеоклипа, знака времени видеоклипа, тени стиля видеоклипа, бита/пиксела так же, как знак комнаты индикатора так же, как знак регулировки ошибки онлайн видео- знака, кодирвоания HTML anxi 8b/10B фактически использованы для того чтобы усилить надежность коробки передач информации. Коробка передач показателей использует кондиционер совмещая современную технологию, получая и также поставляющ конец для того чтобы обладать различным течением единого режима, таким образом смогите произвести пользовательский интерфейс гораздо небольшее.
УКАЗАТЕЛЬ: Программирование ANSI8B/10B фактически сортировать команду 8-разрядного права в 2 команды, команды бита 3, команды информации бита 5, и после этого после кодировать, команда бита 4, команда данных по 6 битов бинарных.
ВСПОМОГАТЕЛЬНЫЙ CH: использовал для того чтобы перенести показатели для крошечных потребностей емкости передачи, управления гиперссылки, так же, как управления устройства
Фактически станции двухнаправленные полу-двухшпиндельные коробки передач, индикатор которых фактически передача через ac-соединенную коробку дифференциальной передачи, так же, как индикатор которых фактически вписан через MANCHESTERLL, вместе с ценой коробки передач lMbps и также рядом коробки передач 15m. EDID для длинномерных данных по опознавания шоу, использовало для сохранения спецификаций шоу, так же, как DPCD для пользовательского интерфейса EDP настроило показатели, закрепленные до подключает покрытие контроля для установки гиперссылки.
HPD фактически односторонние станции, которое фактически использовано для того чтобы определить закреплены ли инструменты e-слоя и также уменьшенные инструменты фактически вверх, и потом узнает отношение так же, как прервать линии штрафного броска.

Как выбрать номер майны?

Как главная связь выбирает номер майны
Необходим номер майны основан на глубине разрешения и цвета экрана.

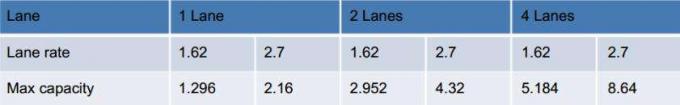

ПРИМЕЧАНИЕ: 1Lane может передать 1,62 g * 8/10 = 1,296 Gbps если тариф данных 1,62 Gbps и только применяется до одна майна, то, пока 1Lane может передать 2,7 g * 8/10 = 2,16 Gbps если тариф данных 2,7 g * 8/10 = 2,16 Gbps
Требование к битовой скорости = пиксел хода часов * глубины пиксела (BPP);
В EDP, пиксел хода часов исправлен и может быть получен следованием таблицы.
Например, экран 1080P@60hz LCD,

Минимальная ширина полосы частот необходима для передачи 148,5 * 24 = 3,564 Gbps,
настолько необходима минимум майна 2 = 4,32 Gbps > 3,564 Gbps
