Place of Origin:
China
Фирменное наименование:
Customization
Сертификация:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B
KEL USL20-30S - это высокоточный микрокоаксиальный кабельный разъем, предназначенный для высокоточных электронных устройств.аэрокосмическое, медицинское оборудование, беспилотные летательные аппараты и автомобильныеПриложения.0.4 мм.и1.0 мм высота спаривания, этот разъем удовлетворяет требованиям компактных устройств, обеспечивая при этом высокопроизводительную передачу сигнала.
| Категория | Спецификация |
|---|---|
| Модель | USL20-30S |
| Количество контактов | 30 |
| Стрелка | 00,4 мм |
| Высота спаривания | 10,0 мм |
| Длина кабеля (настраивается) | 50 мм (стандартная длина может быть настроена) |
| Тип соединения | Изоляция-перемещение (IDC) |
| Ориентация соединителя | Горизонтальные |
| Действительное длительность спаривания | 0.5 мм |
| Защита | Металлическая оболочка улучшает снижение шума |
| Электрическая собственность | Спецификация |
|---|---|
| Номинальный ток | 0.25А на контакт |
| Сопротивление на контакт | Максимум 100 мΩ |
| Диэлектрическое стойкое напряжение | 200В переменного тока в течение 1 минуты |
| Сопротивление изоляции | Минус 100 МΩ при 250 В постоянном напряжении |
| Диапазон температуры работы | -40°C до +85°C |
| Применимый кабель | # 42 AWG Micro коаксиальный кабель |
Минимальный дизайн высокой плотности
Надежная электрическая производительность
Улучшенная целостность сигнала
Надежное и долговечное строительство
| Электрические характеристики | Спецификации |
|---|---|
| Номинальный ток | 0.25А на контакт |
| Сопротивление на контакт | 100 мΩ максимум. |
| Диэлектрическое стойкое напряжение | 200В переменного напряжения |
| Сопротивление изоляции | 100 МΩ в минуте при 250 В постоянном напряжении |
| Применимый кабель | # 42 AWG Micro коаксиальный кабель |
✔️Высокая целостность сигналаОбеспечивает стабильную скоростную передачу данных.
✔️Компактный и экономичныйПроектировано для устройств с ограниченным пространством.
✔️Защита от электромагнитных помехВстроенное ограждение минимизирует шум и потерю сигнала.
✔️Легкая сборкаПроектирование IDC упрощает сборку кабеля и повышает надежность.
✔️Широкое применениеПодходит для беспилотных летательных аппаратов, робототехники, аэрокосмической техники, медицинских приборов и многого другого.

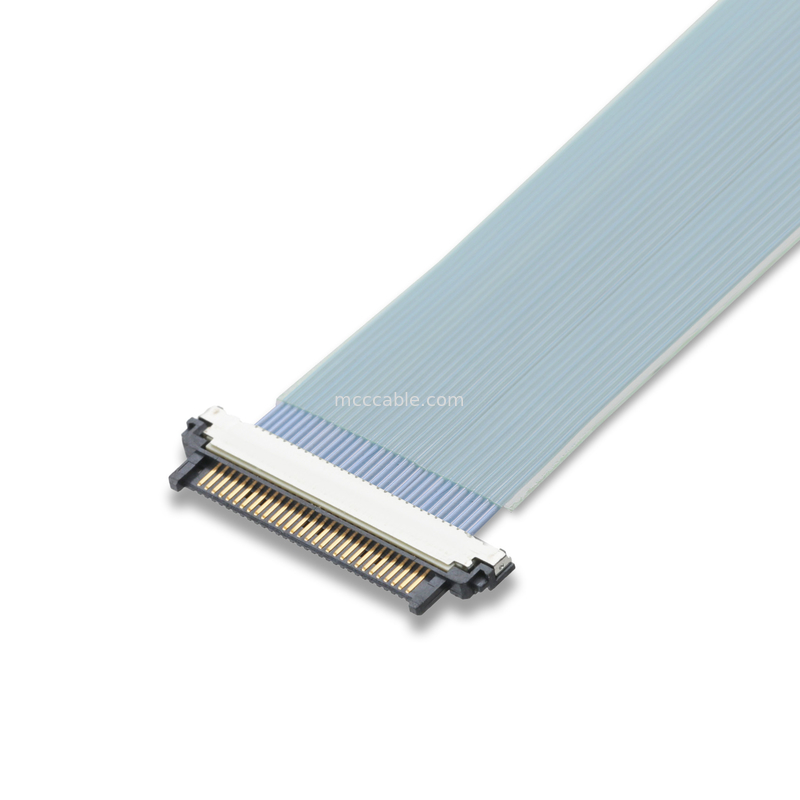

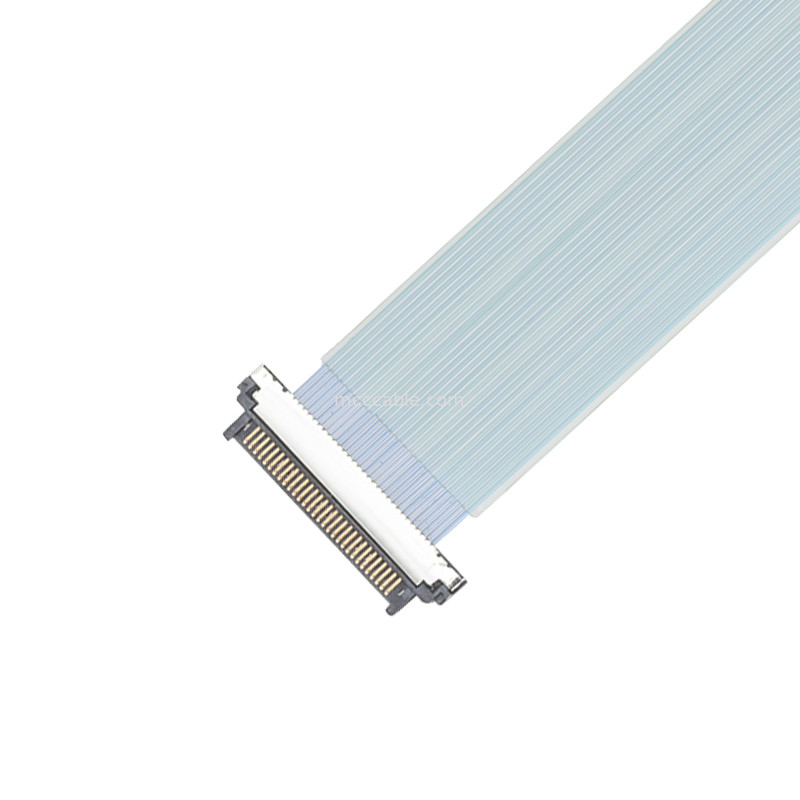

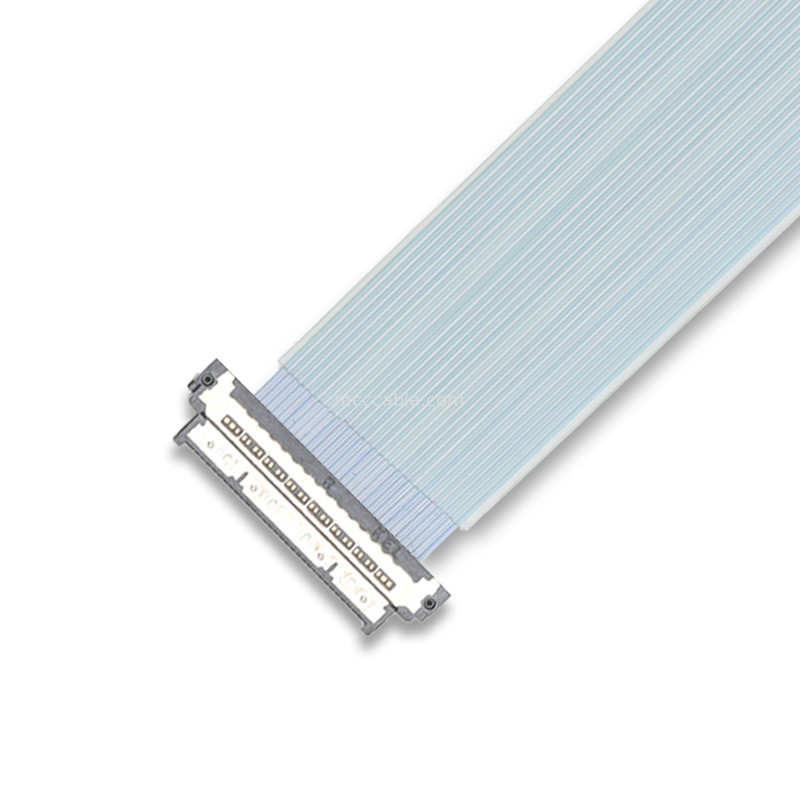

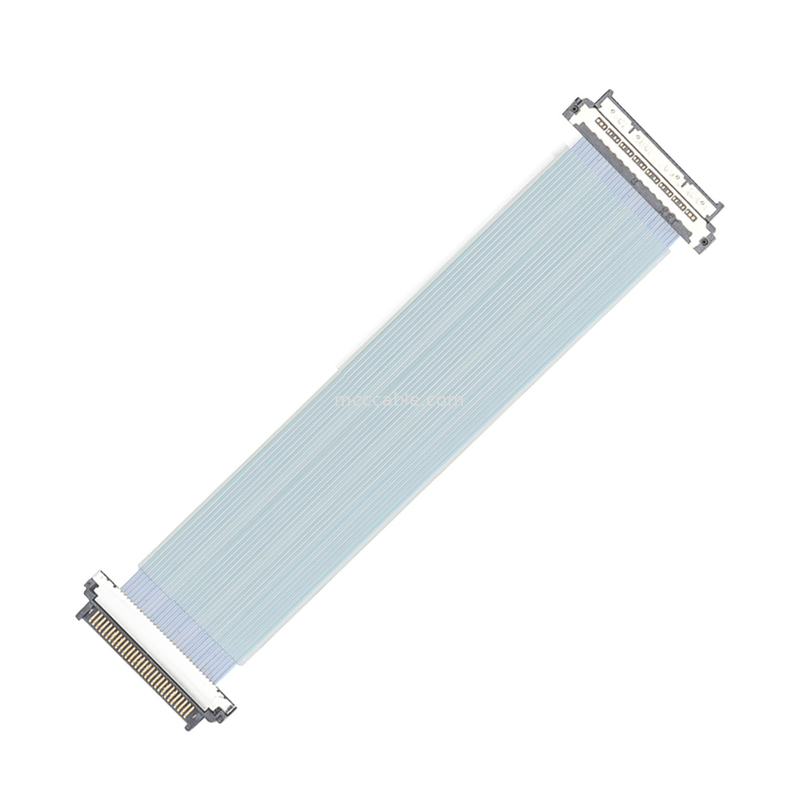

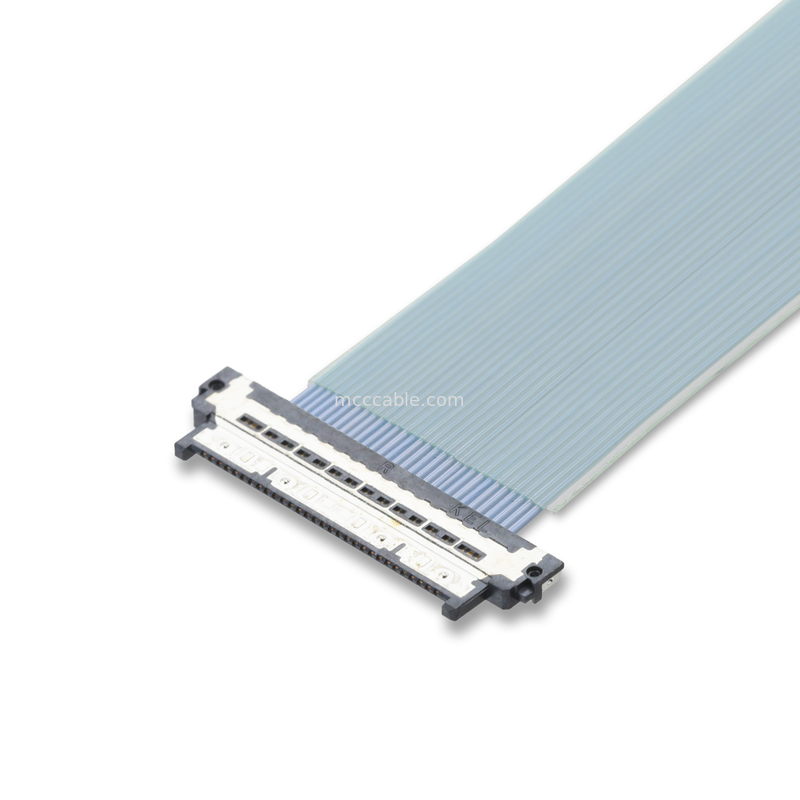

Кабель USL20-30SS-100-B:
Соединители этой серии имеют угол 0,4 мм и низкую высоту установки 1,0 мм.
Если сравнить с нашей текущей серии соединителей SSL для сверхтонких коаксиальных кабелей с диаметром 0,5 мм,
USL Series достигает значительного сокращения объема объединения примерно на 50%.
Это позволяет значительно уменьшить вес и миниатюризировать устройства.
Этот продукт имеет прямоугольный разъем на стороне панели и прямоугольный разъем на стороне кабеля.
Кроме того, в настоящее время доступны 30- и 40-контактные варианты.
Сборка микрокоаксиальных кабелей, сборка eDP кабелей, сборка LVDS кабелей, сборка микрокоаксиальных кабелей
Производители тонкопрядительных проволочных решеток
Вопрос 1. Это фабрика?
A: Да, у нас более 17 лет опыта проектирования и производства!
Вопрос 2: Есть ли какие-либо сертификаты?
Ответ: Да, есть ISO09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Вопрос 3: Какая у нас специальность?
О: Мы можем разработать продукцию по запросу.
Q4. Принимаете ли вы заказы OEM/ODM?
A: Да, мы принимаем OEM / ODM заказы. Для OEM заказов, MOQ 100pcs. Для ODM заказов, MOQ
1000 штук. Сборы за формы будут взиматься в соответствии с дизайном.
Вопрос 5: Сколько времени потребуется для завершения заказа?
Ответ: Для небольшого заказа и продуктов на складе на подготовку и доставку потребуется менее 3 дней.
Время доставки зависит от выбора клиента, самое быстрое 7 дней и самое длительное 1 месяц.
Для большого заказа, как мы должны подтвердить все вещи включают материальную подготовку, производство, этот про
В зависимости от количества заказа, испытание займет от 5 до 21 рабочего дня, испытание - от 1 до 3 рабочих дней,
И наконец, упаковка 1 день, так что быстрее всего 7 дней и длиннее всего 25 дней без отгрузки.
Вопрос 6: Как долгосрочные клиенты, какую другую услугу мы можем получить?
1Новый продукт будет предлагаться с заказами, так что вы можете увидеть, является ли это потенциальным продуктом на рынке.
и продвигать его, и у вас будет право перепродавать продукт в вашем районе.
2Дополнительная скидка по сборам, более дешевая цена при покупке продукции в меньшем количестве.
3Мы можем помочь с рекламными изображениями и сделать изображения с логотипом клиента.
Вопрос 7. Сколько времени сохраняется гарантия на кабель, и если он неисправный или неисправный, как защитить свои бенефициары?
A: Все наши кабели продаются с 12-36 месяцев гарантии, и для большого количества заказа, мы предложим 0,3%
на 0,5% резервного за дефектный отправлен с заказом, так что если вы заказываете 1000 штук, это означает, что вы можете получить 100
Если вы получите неисправный более 5pcs, и менее 0,1%, пожалуйста, свяжитесь с продажами и
Предложите изображения, и мы решим вашу проблему в виде замены на новый заказ или возврата денег.
Вопрос 8: Принимаете ли вы бесплатный заказ образца?
О: Да, заказ образцов поддерживается, некоторые образцы могут быть предложены бесплатно, за исключением грузовых перевозок.
